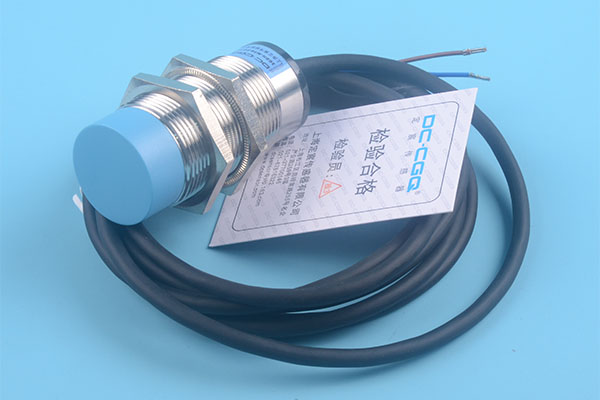

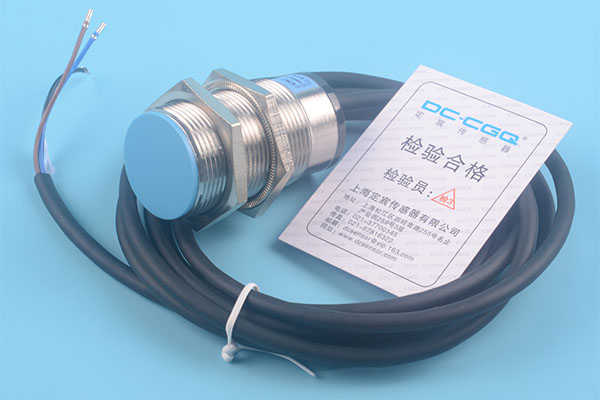

3GDN-M30系列

3GDN系列采用不銹鋼外殼，特殊線路處理工作無觸點、無火花、無需開關放大器，可以直接連接PLC和其它控制系統，用于粉塵防爆區域，符合標準：GB3836.1-2010 第1部分，GB3836.9-2014 第9部分，GB12476.1-2013 第1部分， GB12476.6-2010 第6部分，防爆標識：Ex mb IIC T6 Gb/Ex mbD 21 T80℃ 防爆證編號：CNEx21.1477X

產品詳情

M30系列圓柱形（直流三線）

視圖	連接方式	電壓范圍	安裝方式	頻率	輸出	感應距離	型號		相關文檔
	電線規格	負載電流	f/nf	Hz	開關類型	Sn	常開/NO	常閉/NC	相關文檔
	2mPVC電線	DC10-30V 200mA	齊平	400Hz	NPN 三線制	10mm	3GDN-M30-NO10-EX	3GDN-M30-NC10-EX
			齊平	400Hz	PNP 三線制	10mm	3GDN-M30-PO10-EX	3GDN-M30-PC10-EX
			非齊平	300Hz	NPN 三線制	15mm	3GDN-M30-NO15-EX	3GDN-M30-NC15-EX
			非齊平	300Hz	PNP 三線制	15mm	3GDN-M30-PO15-EX	3GDN-M30-PC15-EX

M30G12系列圓柱形（直流三線）

視圖	連接方式	電壓范圍	安裝方式	頻率	輸出	感應距離	型號		相關文檔
	電線規格	負載電流	f/nf	Hz	開關類型	Sn	常開/NO	常閉/NC	相關文檔
		DC10-30V 20mA	齊平	400Hz	NPN 三線制	10mm	3GDN-M30G12-NO10-EX	3GDN-M30G12-NC10-EX
			齊平	400Hz	PNP 三線制	10mm	3GDN-M30G12-PO10-EX	3GDN-M30G12-PC10-EX
			非齊平	300Hz	NPN 三線制	15mm	3GDN-M30G12-NO15-EX	3GDN-M30G12-NC15-EX
			非齊平	300Hz	PNP 三線制	15mm	3GDN-M30G12-PO15-EX	3GDN-M30G12-PC15-EX

M30系列圓柱形（直流二線）

視圖	連接方式	電壓范圍	安裝方式	頻率	輸出	感應距離	型號		相關文檔
	電線規格	負載電流	f/nf	Hz	開關類型	Sn	常開/NO	常閉/NC	相關文檔
	2mPVC電線	DC10-30V 200mA	齊平	400Hz	直流二線制	10mm	3GDN-M30-DO10-EX	3GDN-M30-DC10-EX
	2mPVC電線	DC10-30V 200mA	非齊平	300Hz	直流二線制	15mm	3GDN-M30-DO15-EX	3GDN-M30-DC15-EX

M30G12系列圓柱形（直流二線）

視圖	連接方式	電壓范圍	安裝方式	頻率	輸出	感應距離	型號		相關文檔
	電線規格	負載電流	f/nf	Hz	開關類型	Sn	常開/NO	常閉/NC	相關文檔
		DC10-30V 200mA	齊平	400Hz	直流二線制	10mm	3GDN-M30G12-DO10-EX	3GDN-M30G12-DC10-EX
		DC10-30V 200mA	非齊平	300Hz	直流二線制	15mm	3GDN-M30G12-DO15-EX	3GDN-M30G12-DC15-EX
